Електричні частини генераторної установки

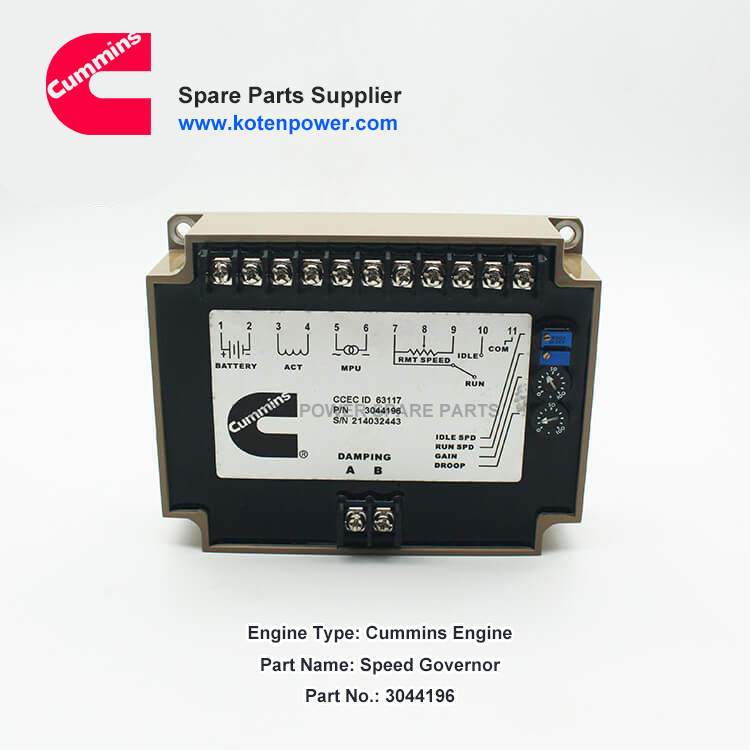

Контролер генератора Електронний двигун генератора 3044196 Регулятор швидкості
* 3044196 — це регулятор швидкості двигуна, розроблений усім електронним пристроєм для приводу.
* Він може швидко і точно реагувати на перехідні зміни навантаження.
* Він має широкий діапазон регулювання швидкості.
* Для цих контролерів окремі схеми дозволяють регулювати пропорційні, інтегральні та похідні значення.
*Всі ці параметри працюють разом, щоб забезпечити контроль, який забезпечує швидку та стабільну реакцію двигуна на зміни навантаження

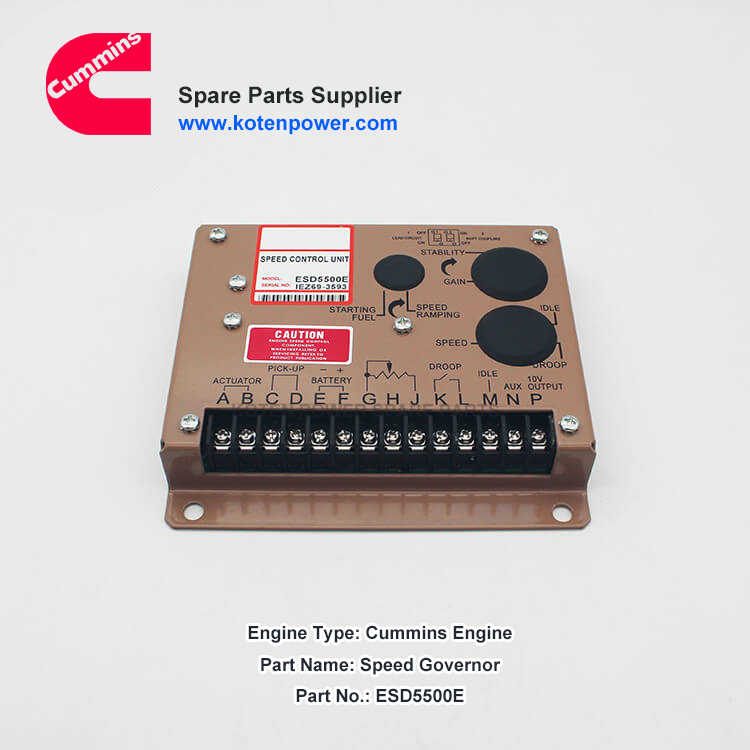

Блок контролю швидкості ESD5500E.
це повністю електронний пристрій, призначений для керування швидкістю двигуна зі швидким і точним реагуванням на перехідні зміни навантаження. Цей дозований контур керування, коли підключений до пропорційного електричного приводу та оснащений сигналом магнітного датчика швидкості, контролюватиме широкий спектр двигунів в ізохронному режимі. Виготовляється з високоякісних компонентів, вирішує проблему чорного диму від генератора під час його запуску. ESD5500E розроблений для надійності та виготовлений міцно, щоб витримувати навколишнє середовище двигуна. На першому місці в конструкції була простота монтажу та налаштування. Невзаємодіючі засоби керування продуктивністю дозволяють легко отримати майже оптимальну відповідь.

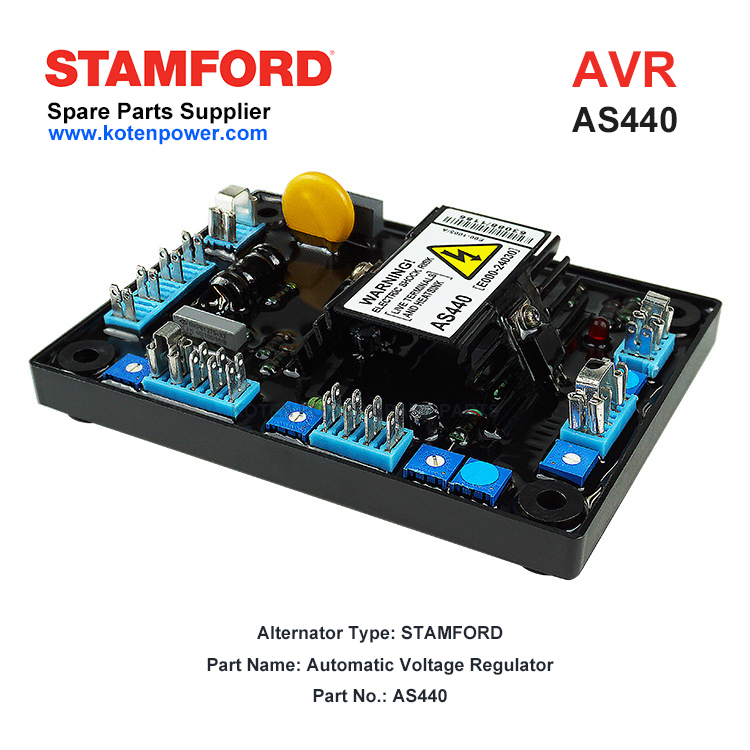

АВТОМАТИЧНИЙ РЕГУЛЯТОР НАПРУГИ (AVR) AS440
AS440 — це півхвильовий фазорегулюючий тиристор AVR, який є частиною системи збудження безщіткового генератора. У конструкції використовується технологія поверхневого монтажу (SMT) для високої інтеграції функцій у невеликий AVR.

АРН забезпечує керування замкнутим контуром шляхом вимірювання вихідної напруги генератора змінного струму на обмотках головного статора та регулювання напруженості поля статора збудника. Напруга, індукована в роторі збудника, випрямлена обертовими діодами, намагнічує обертове головне поле, яке індукує напругу в обмотках основного статора. АРН з самозбудженням отримує живлення від вихідних клем генератора

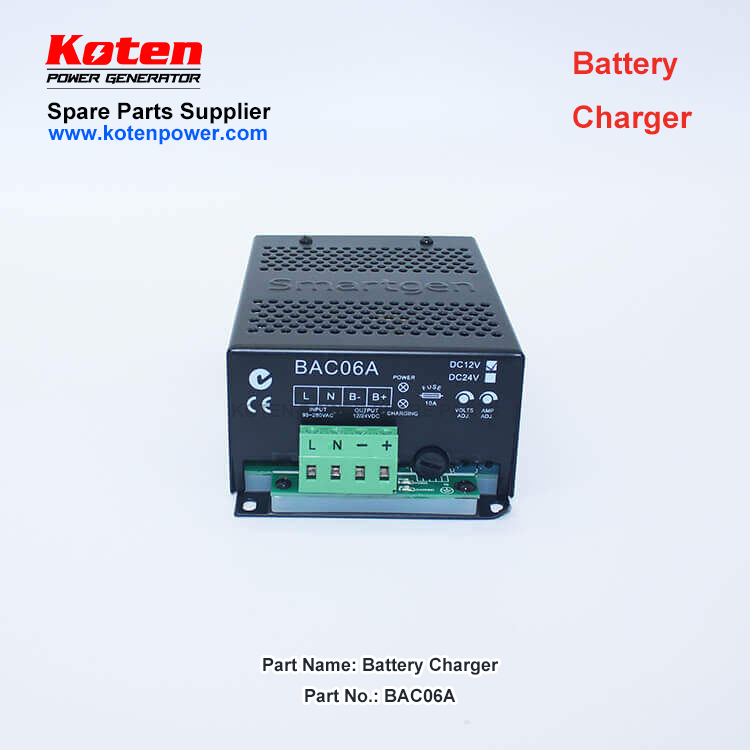

Імпульсний зарядний пристрій BAC06A використовує новітні компоненти живлення комутатора, які призначені для зарядки свинцево-кислотної пускової батареї відповідно до її властивостей. Зарядний пристрій підходить для зарядки свинцево-кислотних акумуляторів. Максимальний струм заряду для зарядного пристрою 12В становить 6А; максимальний струм заряду для зарядного пристрою 24 В становить 3 А.
